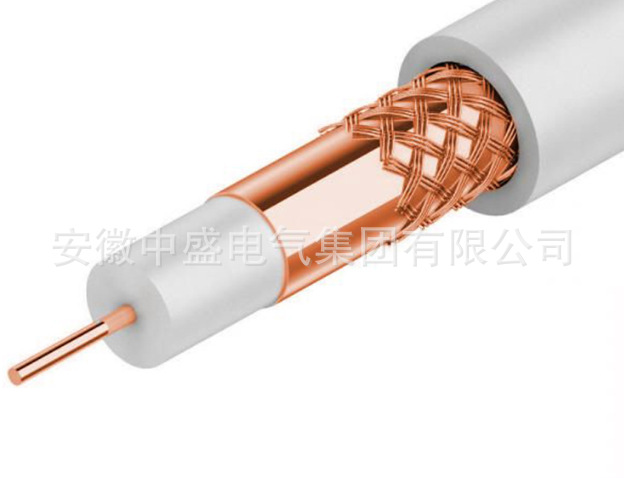

LYWY-50-42漏纜 WDZ-SLYWY-50-42B-LTC輻射型漏泄電纜 WDZ-SLYWY-50-42B-LTC輻射型漏泄電纜護設計。套表面帶有方向指示標識線,頻段優化 結構材料 內導體材料 皺紋螺旋銅管 絕緣體材料 發泡聚乙烯 外導體材料 薄銅帶 繞包層材料 無紡布 外護套材料 無鹵低煙阻燃聚烯烴外護套顏色 黑色 結構尺寸 規格 50-42(1-5/8") 內導體直徑 17.3mm 絕緣體直徑 43.5mm 外導體直徑 44.5mm 外護套直徑 48.5mm
電氣性能
工作頻率 50-900MHz
極化方式 垂直極化
電壓駐波比 小于1.30
抑制頻率 280~340MHz,580~680MHz
特性阻抗 50±2Ω
直流耐壓試驗 15000V 1min不擊穿護套火花電壓 10000V
絕緣電阻 100000MΩ·km內導體直流電阻 1.0dB/km外導體直流電阻 2.0dB/km
傳輸衰減、耦合損耗
頻率 傳輸衰減(dB/100m) 50%耦合損耗(dB) 95%耦合損耗(dB)
75MHz 0.58 63 73 150MHz 0.78 70 80
350MHz 1.50 66 68
450MHz 1.60 65 70
800MHz 2.60 60 66900MHz 3.05 60 66
工程使用數據
額定電容 75pF/m
速度系數 89%
***小彎曲半徑 (單次) 500mm
***大抗拉強度 1700N
電纜參考重量 1.10kg/m
安裝溫度 -30℃~+60℃
工作溫度 -30℃~+80℃
儲藏溫度 -30℃~+80℃離墻距離 100mm力矩 42.0N-m平板抗壓強度 16kg/cm吊夾間距 1.0~1.5m
測試方法
傳輸衰減 IEC61196-4
衰減偏差 ±5%
耦合損耗 IEC61196-4
耦合損耗偏差 ±5dB阻燃測試 IEC60332-1煙指數測試 IEC61034毒指數測試 IEC60754-1︱ IEC60754-2
