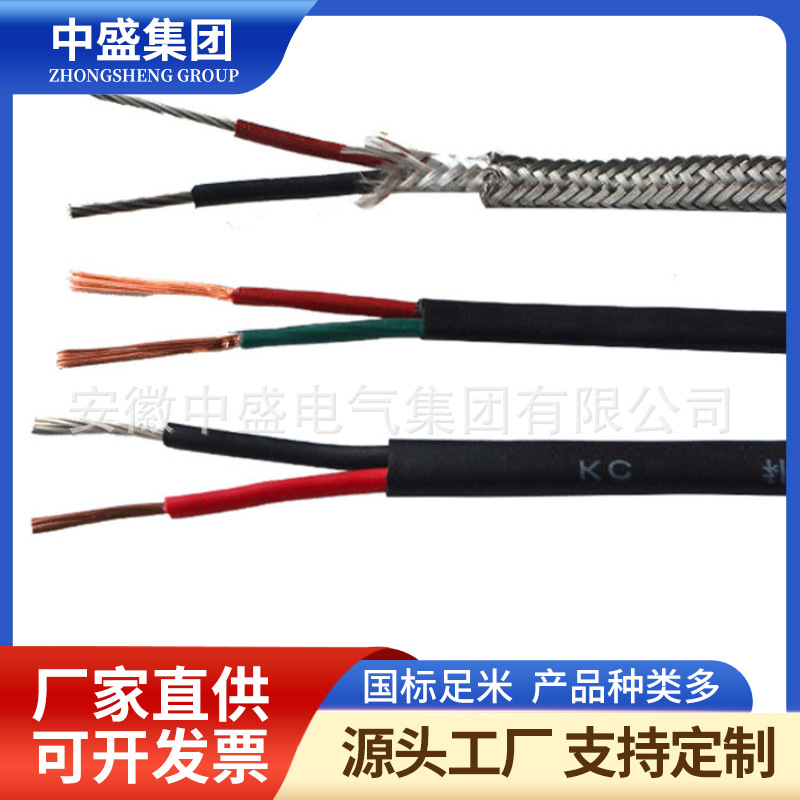

補償導線的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。補償導線一般用在
線的絕緣層和護層根據環境的要求所選用的材料又不一樣,護套材料有聚氯乙烯(耐溫105度),氟塑料
聚氯乙烯(耐溫90度)及無堿玻璃絲(耐溫450度)幾種,進口優質氟塑料可以耐溫260℃,并采用整體
具有優良的耐酸,堿、耐磨和不燃延之性能,可浸入油水中長期使用。熱電偶補償導線使用溫度可以在—
平。系列產品主要應用于各種測溫裝置上,補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、
產品使用特性:補償導線可以在-60~260℃環境下工作,是十分理想的自動化單元。已被廣泛用于石油、 的自動化測溫儀表的單點或者多點連接。 補償導線執行標準:GB/T4989-94及JB/T7495-94
一、使用條件; 1.工作溫度:耐熱用:zui高200℃和260℃兩種。一般用:zui高70℃和105℃兩種。 2. zui低環境溫度:氟塑料絕緣和護套線纜:固定敷設- 60℃,非固定敷設-20℃。聚氯乙烯絕緣和護套線 敷設-15℃ 3.允許彎曲半徑: a)有銅帶屏蔽的補償電纜,應不小于電纜外徑的16倍; b)其它結構的補償電纜,
二、應用領域: 在一定溫度范圍內,具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶絕緣層的導線叫補償導線金 補償型兩種,而絕緣包覆層有塑料、氟塑料、玻璃纖維以及帶金屬屏蔽,
三、特點: 產品熱電特性穩定,其機械性能和電氣性能良好,使用壽命長 結構簡單、柔軟、彎曲性好,使用方便 包覆層材料化學穩定性高,并具有一定的耐溫性和耐寒性 熱電偶用補償導線
KX-GA-VV 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
KX-GA-VVR 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
KX-GA-VVP 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-GA-VVRP 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-HA-FF 氟塑料絕緣和護套精密級K分度號熱電偶補償導線
KX-HA-FFR 氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線
KX-HA-FFP 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-HA-FFRP 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-HA-FG 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線
KX-HA-FGR 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線
KX-HA-FGP 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-HA-FGRP 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-HA-FV 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
KX-HA-FVR 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
KX-HA-FVP 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-HA-FVRP 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-GA-YJV 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
KX-GA-YJVR 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
KX-GA-YJVP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-GA-YJVRP 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-GA-YDYD 低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線
KX-GA- YDYD R 低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線
KX-GA- YDYD P 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-GA- YDYD RP 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 注:上述型號僅列出KX,其他如SC、KC、EX、BC、TX、JX只需改變型號*項即可, 阻燃型補償導線型號前加ZR,ZR192為進口PFA材料, 屏蔽可采用鍍錫銅絲屏蔽
2:本安型熱電偶用補償導線
IA-KX-GA-YVP 聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
IA-KX-GA-YVRP 聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
IA-KX-HA-FFP 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
IA-KX-HA-FFRP 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
IA-KX-HA-FGP 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
IA-KX-HA-FGRP 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 注:上述型號僅列出KX,其他如SC、KC、EX、NC、TX、JX只需改變型號*項即可, 阻燃型在型號前加ZR,ZR192為進口PFA材料, 屏蔽可采用鍍錫銅絲屏蔽。
3:補償電纜 KX-GA-VVP 聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-GA-VVRP 聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-GA-VPVP 聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-GA-VPVRP 聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-GA-YJVP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-GA-YJVRP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-GA-YJPVP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-GAYJPVRP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電
KX-HA-FFP 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FFRP 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FPFP 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FPFRP 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FVP 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FVRP 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FPVP 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FPVRP 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FGP 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FGRP 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FPGP 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FPGRP 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 注:1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式,其他屏蔽類型型號只需改變屏蔽代號即可,如P2、P 2 阻燃型在型號前加ZR,鎧裝電纜型號后加22,ZR192為進口PFA材料,耐溫260℃
