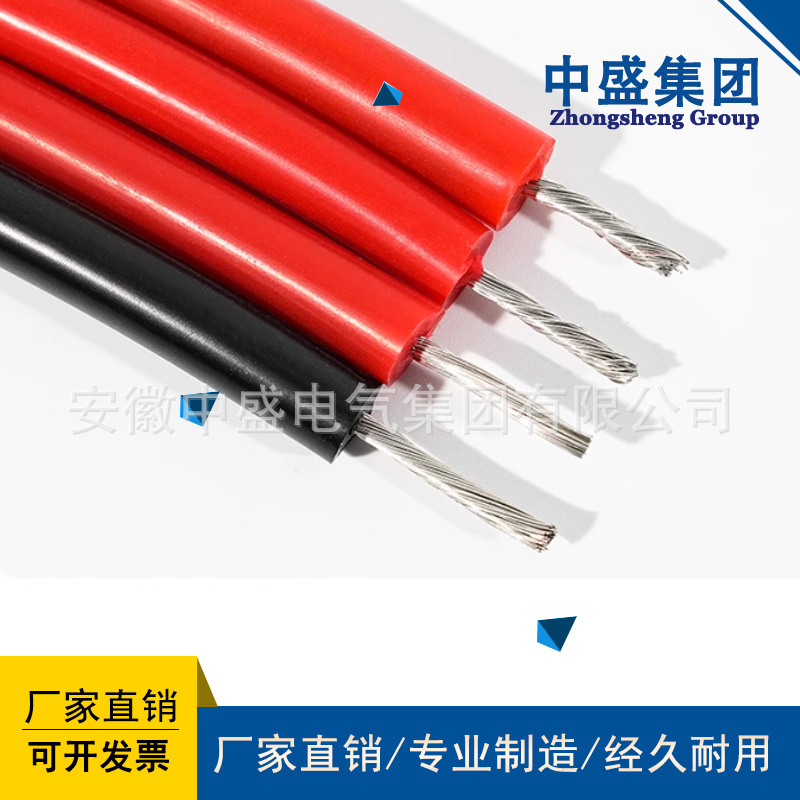

硅橡膠絕緣引接線,硅橡膠引接線(JG電纜、JGG電纜、JHXG電纜) 執行標準 Q/RIG 28-2006
用途
本產品具有耐高低溫、耐潮濕、耐老化、耐腐蝕、抗輻射等特點,適用于絕緣電機、電器引接線等。 使用條件 (1) 長期允許工作溫度范圍:-60~ 180℃ (2) 安裝小彎曲半徑:不小于電纜外徑的10倍。
型號及名稱 型 號 名 稱 主要用途 JG、JHXG 硅橡膠絕緣引接線 用于1140V及以下的F級,H級絕緣電機和電器 引接線 JGG 硅橡膠絕緣高壓引接線 用于6000V-10000V之間的絕緣電機、電器用引接線
技術參數 導體 標稱 截面 mm2 絕緣標稱外徑mm 成品重量kg/km 20℃時導 體電阻不 大于 Ω/km
JG、JHXG JGG JG、JHXG JGG
500V 1000V 6000V 10000V 500V 1000V 6000V 10000V
0.75 3.2 3.6 5.8 6.8
15.4
18.1
38.8 51.4 26.7
1 3.3 3.7 5.9 6.9 18.3 21.1 42.6 55.5 20.0
1.5 3.6 4.0 6.2 7.6 23.6 26.7 49.4 68.9 13.7
2 - - 6.9 7.9 - - 62.1 77.0 9.48
2.5 4.1 4.5 7.3 8.5 33.7 37.2 70.3 89.3 8.21
4 5.0 5.4 8.2 9.0 53.6 57.8 96.3 110.2 5.09
6 6.0 64 9.6 10.4 76.1 81.1 132.8 149.0 3.39
10 7.6 7.8 10.8 11.6
130.6
133.7 190.2 208.4 1.95
16 8.7 9.1 12.3 13.1 183.6 191.1 260.3 280.9 1.24
25 10.6 11.0 13.8 14.6 279.4
288.1
358.1 381.0 0.795
