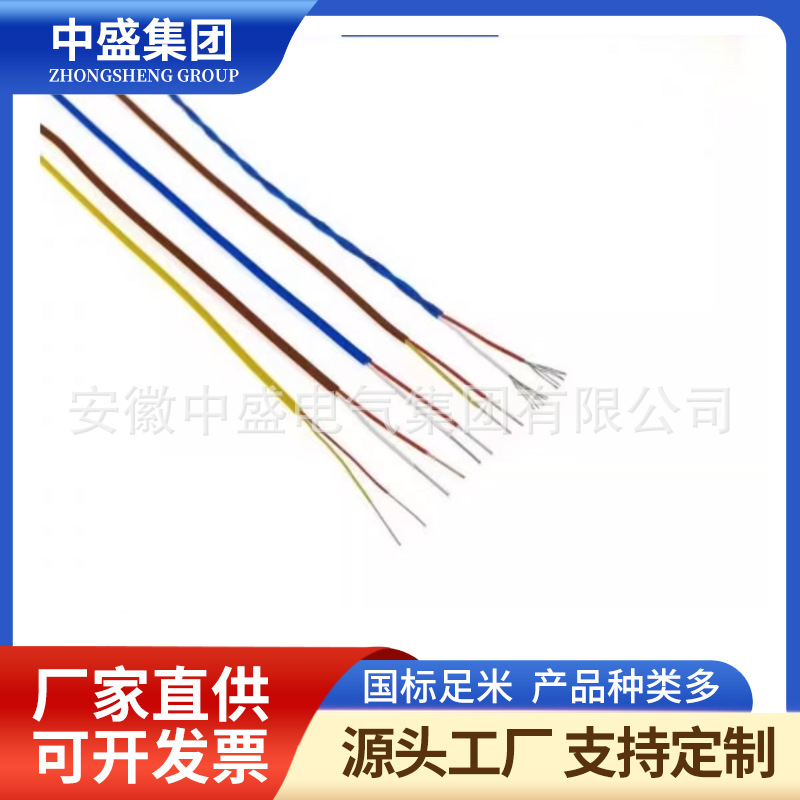

產品名稱：熱電偶補償導線SC-GS-VVPR
瀏覽：
添加時間：2025-08-01 15:58:41
推薦度：

介紹：

用途　　

熱電偶用補償導線、電纜的作用是用來延伸熱電偶的冷端，與測溫儀連接構成測溫系統，具有耐高溫、低溫、耐酸、堿，防腐，耐老化等優能，可浸入油水中長期使用，正常工作溫度-40-250℃。

產品代號及含義　　

項目代號代號含義項目代號代號含義　　

型號Type

SC 配用S分度號熱電偶補償型補償導線耐熱等級 70 使用溫度為70℃ 　　

RC 配用R分度號熱電偶補償型補償導線 105 使用溫度為105℃ 　　

NC 配用N分度號熱電偶補償型補償導線 200 使用溫度為200℃ 　　

NX 配用N分度號熱電偶補償型補償導線 250 使用溫度為250℃

　KCB 配用K分度號熱電偶補償型補償導線絕緣材料　　

V 聚氯PVC 　　

KX 配用R分度號熱電偶補償型補償導線 Y 聚PE 　　

EX 配用E分度號熱電偶補償型補償導線 B 聚丙烯PP 　　

JX 配用J分度號熱電偶補償型補償導線 F4 聚四氟Teflon 　

TX 配用T分度號熱電偶補償型補償導線 F46 聚乙丙烯FEP 　　

系列代號

ZR 阻燃電纜護套材料

V 聚氯PVC 　　

ia 本安電纜

B 玻璃纖維　　

G 一般用 F4 聚四氟　　

H 耐熱用 F46 聚乙丙烯　

　精度等級

S 精密級材料

P 銅絲編織　　

P1 鍍錫銅絲編織　　 / 普通級 P2 銅帶繞包　　

P3 鋁/塑復合膜繞包　

　規格 2×導體截面積mm2 導體種類 R 單股導體可省略　

　多股絞合導體　　

SC-GS-VVPR熱電偶用補償導線

SC-GS-VVPR某電廠發電機額定容量600MW，采用靜態有刷勵磁。某日凌晨，突發光字牌“轉子接地報警”，轉子表面溫度由原先的60℃升高至130℃，轉子電流穩定在2400A附近，轉子電壓由原先的230V上升至300V。就地檢查發現勵磁機正極碳刷發生環火，隨后緊急停機。停機后現場外觀檢查發現如下情況:發電機轉子勵磁正級16個碳刷已燒毀。負極完好無損壞痕跡。（圖一）拆下刷架，其中還有一排碳刷未燒損。（圖二）勵磁短軸正極集電環表面殘留有大量燒熔物。　

　例:1.與K分度號熱電偶連接的延長型精密補償導線使用溫度105℃聚氯絕緣和護套，多股絞合導體，鍍錫銅線編織。　　

導體標稱截面為1.5mm2,表示為:KX-Gs (105)-VVRP 2×1.5 　　

2.與K分度號熱電偶連接的延長型耐熱精密級補償電纜聚乙丙烯絕緣和護套，多股絞合導體，鍍錫銅線編織對屏加總屏，10個補償對絞合，導體標稱截面為1.5mm2 　　

表示為 : KX-HsF46PF46RP 10×2×1.5 　　結構尺寸　　 1.補償導線、補償電纜參考外徑(mm)

　類別對數 0.5mm2 1.0mm2 1.5mm2 2.5mm2 　　 1/0.80 7/0.30 1/1.13 7/0.43 1/0.38 7/0.52 1/1.78 19/0.41 　　一般用General 1 8.0 8.5 9.0 9.5 10.0 10.5 11.0 11.0 　　 2 20.0 20.5 20.5 21.0 23.0 23.0 26.0 26.5 　　 3 20.5 21.0 22.0 22.5 2.0 25.0 27.0 28.5 　　 4 21.0 21.5 23.5 24.5 26.5 27.0 29.5 30.5 　　 5 23.0 24.5 25.5 26.5 28.5 29.5 31.5 33.0 　　 7 25.0 26.5 27.5 28.5 31.0 32.0 35.0 35.5 　　 8 26.0 28.0 29.5 31.0 33.5 34.5 38.0 38.5 　　 9 28.0 29.5 32.0 33.5 35.5 37.0 40.5 41.5 　　 10 30.0 31.0 34.0 35.5 38.0 39.5 43.5 44.5 　　 12 31.0 32.5 35.0 37.0 39.5 41.5 45.0 46.5 　　 1 6.0 6.2 6.7 7.1 7.3 7.7 8.4 8.9 　　 2 13.5 14.0 16.5 17.0 18.5 19.0 20.5 22.0 　　 3 14.5 15.0 17.5 19.5 20.0 20.5 22.0 23.5 　　 4 15.5 16.5 19.0 20.5 21.0 22.0 24.0 25.5 　　 5 17.0 17.5 20.5 21.5 23.0 24.0 26.0 28.5
