介紹:
執行標準:GB/T4989等采用IEC584-3標準阻燃特性符合GB/T18380.3(IEC332-3)規定要求。

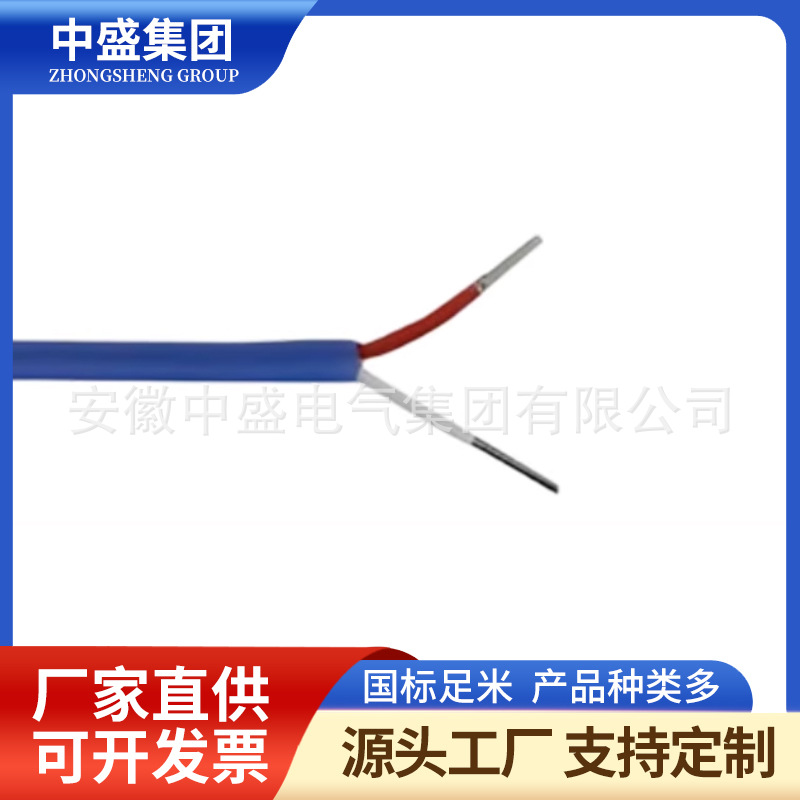

KX-G-VVP-2*1.5熱電偶補償導線使用特性:導體高工作溫度:70℃/105℃交聯聚乙烯90℃,低煙無鹵阻燃聚烯烴70℃。
低環境溫度:固定敷設-40℃;非固定敷設-15℃。
電纜允許彎曲半徑:銅帶屏蔽纏繞電纜小為電纜外徑的12倍,其余結構的電纜小為電纜外徑的6倍。
4主要技術指標:
(1)型號、合金絲材料和絕緣顏色
型號 | 熱電偶分度號 | 配用熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
正*** | 負*** | 正*** | 負*** | |||
BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 紅 | 灰 |
SC | S | 鉑銠10-鉑 | SPC(銅) | SNC(銅鎳0.6) | 紅 | 綠 |
RC | R | 鉑銠13-鉑 | RPC(銅) | RNC(銅鎳0.6) | 紅 | 綠 |
KCA | K | 鎳鉻-鎳硅 | KPCA(鐵) | KNCA((銅鎳22) | 紅 | 藍 |
KCB | KPCB(銅) | KNCB(銅鎳40) | 紅 | 藍 | ||
KX | KPX(鎳鉻10) | KNX(鎳硅3) | 紅 | 黑 | ||
NC | N | 鎳鉻硅-鎳硅 | NPC(鐵) | NNC(銅鎳18) | 紅 | 灰 |
NX | NPX(鎳鉻14硅) | NNX(鎳硅4) | 紅 | 灰 | ||
EX | E | 鎳硅-銅鎳 | EPX(鎳鉻10) | ENX(銅鎳45) | 紅 | 棕 |
JX | J | 鐵-銅鎳 | JPX(鐵) | JNX(銅鎳45) | 紅 | 紫 |
TX | T | 銅-銅鎳 | TPX(銅) | TNX(銅鎳45) | 紅 | 白 |
WC3/25 | WRe3-WRe25 | 鎢錸3-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
注:型號的個字母與熱電偶分度號相對應,第二個字母“C”表示補償導線,字母“X”表示延長型補償導線,SC型補償導線可配用R型分度號熱電偶。
