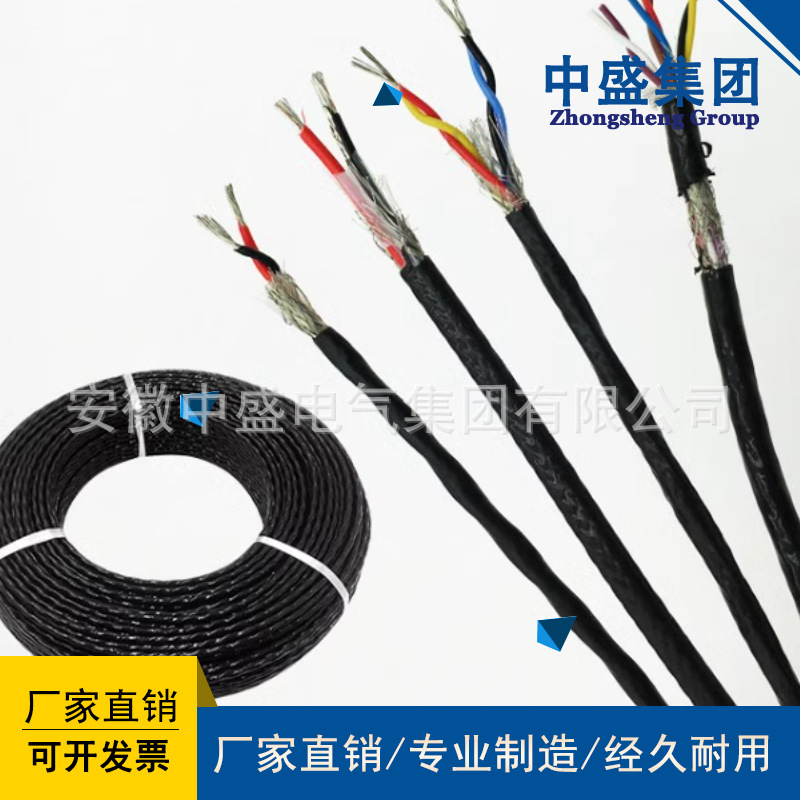

熱電偶用高溫補償導線/補償電纜
補償導線與補償電纜是在一定溫度范圍內(包括常溫)具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜,用它們連接熱電偶與測量裝置,以補償它們與熱電偶連接處的溫度變化所產生的誤差,補償導線與補償電纜分為延長型和補償型兩種。
執行標準: GB/T4989-94 JB/T7495-94
一、用途
補償電纜適用于電力、冶金、石油、化工、輕紡等工業及***、科研等部門多點測溫。
二、特點
補償電纜敷設方便,外觀整齊、可靠,總屏蔽型可防外界干擾,分對屏蔽可防止對間干擾。
三、執行標準
Q/TDYX006-2004 熱電偶用補償電纜 edt GB/T4989-94 IEC584-98
四、使用條件
4.1 工作溫度: -20~280℃
4.2 電纜敷設時,環境溫度不低于-10℃,推薦彎曲半徑不小于電纜外徑的20倍。
五、技術要求
5.1 導體:材料采用符合GB/T4990標準要求的合金材料,表面光潔、無油污、無毛刺;
5.2絕緣:采用聚四氟乙烯電纜料,表面平整,色澤均勻,無機械損傷;絕緣平均厚度為0.4mm,薄處厚度不小于0.26 mm,絕緣顏色正極為紅色、負極為藍色,不可用其它色別代替;
5.3屏蔽:采用直徑0.15 mm的錁銅絲網狀編編制而成,其密度不小于80%,屏蔽層不允許整體接續,露出的線頭應修剪整齊;
5.4成纜:分對補償導線絞合成纜,外層絞向?yàn)橛蚁颍浣g合節距不大于350 mm;
5.5護套:采用聚四氟乙烯電纜料,其性能符合GJB773標準要求,護套平均厚度為0.5~1.1mm,護套顏色為黑色;
5.6標志:護套表面應印有制造廠名、型號規格、使用溫度范圍等標志,標志應清晰耐擦,標志間距離不大于500mm;
六、主要性能
6.1熱電特性:當參考端溫度為0℃、工作端溫度為100℃時,其熱電勢值:K型4095±60μv;E型6139±120μv;
6.2絕緣電阻:當周圍空氣溫度為15~35℃,相對濕度不超過80%時,補償電纜成品的線芯間和線芯與屏蔽間的絕緣電阻每10米不小于5MΩ;
6.3往復電阻值:在20℃時,每對補償導線的往復電阻值不大于0.47Ω/m;
6.4成品電纜的機械物理性能符合GB/T4989標準要求;
| EX-GS-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| EX-GS-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| EX-GS-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| EX-GS-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| EX-HS-FF | 氟塑料絕緣對絞氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| EX-HS-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| EX-HS-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| EX-HS-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| EX-HS-FV105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密E分度熱電偶用高溫補償電纜 | |||
| EX-HS-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密E分度熱電偶用高溫補償電纜 | |||
| EX-HS-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密E分度熱電偶用高溫補償電纜 | |||
| EX-HS-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密E分度熱電偶用高溫補償電纜 | |||
| 軟導體 | ||||
| EX-GS-VVR | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密E分度多股熱電偶用補償電纜 | |||
| EX-GS-VPVR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密E分度多股熱電偶用補償電纜 | |||
| EX-GS-VPVPR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密E分度多股熱電偶用補償電纜 | |||
| EX-A165GS-VVPR | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密E分度多股熱電偶用補償電纜 | |||
| EX-HS-FFR | 氟塑料絕緣對絞氟塑料護套精密E分度多股熱電偶用高溫補償電纜 | |||
| EX-HS-FP1FR | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密E分度多股熱電偶用高溫補償電纜 | |||
| EX-HS-FP1FP1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密E分度多股熱電偶用高溫補償電纜 | |||
| EX-HS-FFP1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密E分度多股熱電偶用高溫補償電纜 | |||
| EX-HS-FV105R | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密K分度多股熱電偶用高溫補償電纜 | |||
| EX-HS-FP1V105R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密E分度多股熱電偶用高溫補償電纜 | |||
| EX-HS-FP1V105P1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密E分度多股熱電偶用高溫補償電纜 | |||
| EX-HS-FV105P1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密E分度多股熱電偶用高溫補償電纜 | |||
| 本安型 | ||||
| ia-EX-GS-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| ia-EX-GS-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| ia-EX-GS-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| ia-EX-GS-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| ia-EX-HS-FF | 氟塑料絕緣對絞氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| ia-EX-HS-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| ia-EX-HS-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| ia-EX-HS-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| ia-EX-HS-FV105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密E分度熱電偶用高溫補償電纜 | |||
| ia-EX-HS-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密E分度熱電偶用高溫補償電纜 | |||
| ia-EX-HS-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密E分度熱電偶用高溫補償電纜 | |||
| ia-EX-HS-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密E分度熱電偶用高溫補償電纜 | |||
| 本安型軟導體 | ||||
| ia-EX-GS-VVR | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密E分度多股熱電偶用本安型補償電纜 | |||
| ia-EX-GS-VPVR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密E分度多股熱電偶用本安型補償電纜 | |||
| ia-EX-GS-VPVPR | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密E分度多股熱電偶用本安型補償電纜 | |||
| ia-EX-GS-VVPR | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密E分度多股熱電偶用本安型補償電纜 | |||
| ia-EX-HS-FFR | 氟塑料絕緣對絞氟塑料護套精密E分度多股熱電偶用本安型高溫補償電纜 | |||
| ia-EX-HS-FP1FR | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密E分度多股熱電偶用本安型高溫補償電纜 | |||
| ia-EX-HS-FP1FP1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密E分度多股熱電偶本安型用高溫補償電纜 | |||
| ia-EX-HS-FFP1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密E分度多股熱電偶用本安型高溫補償電纜 | |||
| ia-EX-HS-FV105R | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密E分度多股熱電偶用本安型高溫補償電纜 | |||
| ia-EX-HS-FP1V105R | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密E分度多股熱電偶用本安型高溫補償電纜 | |||
| ia-EX-HS-FP1V105P1R | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密E分度多股熱電偶用本安型高溫補償電纜 | |||
| ia-EX-HS-FV105P1R | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密E分度多股熱電偶用本安型高溫補償電纜 | |||
| 阻燃型 | ||||
| ZR-EX-GS-VV | 阻燃型聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| ZR-EX-GS-VPV | 阻燃型聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| ZR-EX-GS-VPVP | 阻燃型聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| ZR-EX-GS-VVP | 阻燃型聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密E分度熱電偶用補償電纜 | |||
| ZR-EX-HS-FF | 阻燃型氟塑料絕緣對絞氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FP1F | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FP1FP1 | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FFP1 | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密E分度熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FV105 | 阻燃型氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密E分度熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FP1V105 | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密E分度熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FP1V105P1 | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密E分度熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FV105P1 | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密E分度熱電偶用高溫補償電纜 | |||
| 阻燃型軟導體 | ||||
| ZR-EX-GS-VVR | 阻燃型聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密E分度多股熱電偶用補償電纜 | |||
| ZR-EX-GS-VPVR | 阻燃型聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密E分度多股熱電偶用補償電纜 | |||
| ZR-EX-GS-VPVPR | 阻燃型聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密E分度多股熱電偶用補償電纜 | |||
| ZR-EX-GS-VVPR | 阻燃型聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密E分度多股熱電偶用補償電纜 | |||
| ZR-EX-HS-FFR | 阻燃型氟塑料絕緣對絞氟塑料護套精密E分度多股熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FP1FR | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密E分度多股熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FP1FP1R | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密E分度多股熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FFP1R | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密E分度多股熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FV105R | 阻燃型氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密E分度多股熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FP1V105R | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密E分度多股熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FP1V105P1R | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密E分度多股熱電偶用高溫補償電纜 | |||
| ZR-EX-HS-FV105P1R | 阻燃型氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密E分度多股熱電偶用高溫補償電纜 | |||
-
防腐耐高溫補償導線 ZR-KH-HS-F…
-
高溫補償導線ZR-KX-HA-FP2FP…
-
精密級K型熱電偶高溫補償導線KX-HS-
-
耐高溫補償電纜KX-HSFFRP
-
耐高溫補償導線SC-HS-FFRP-2*…
-
玻璃纖維編織高溫補償導線KX-HF4P-
-

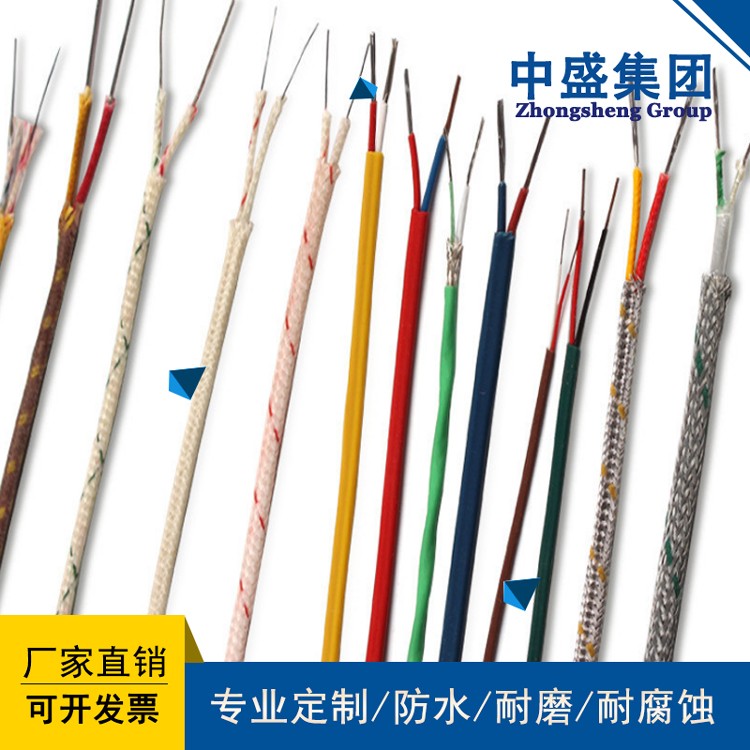

熱電偶用補償電纜 NC-GS VVRP …
-
