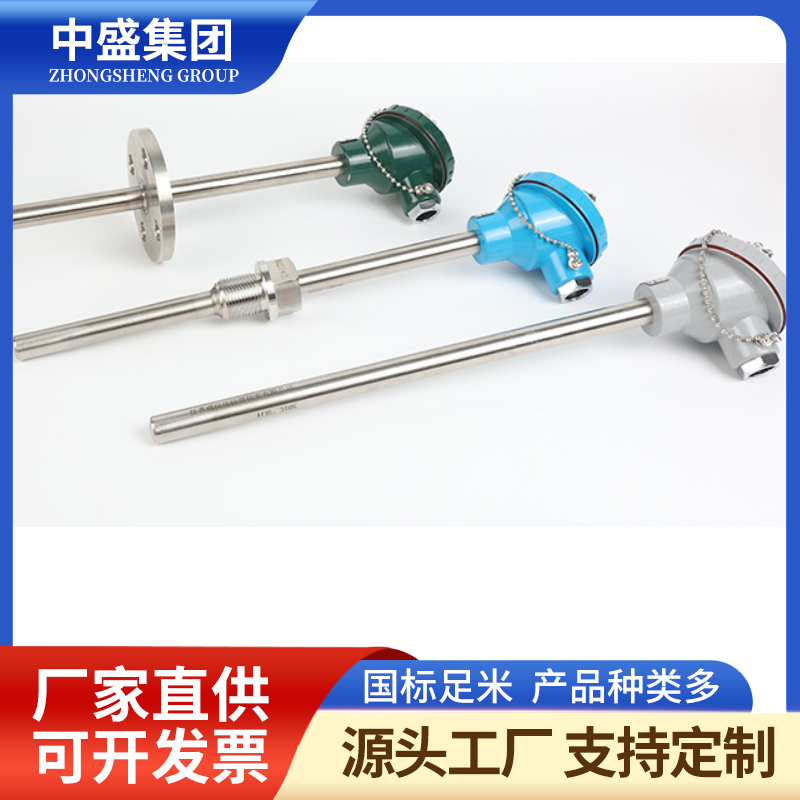

產品介紹:
一、概述
鎧裝熱電偶是將熱電偶絲、緣材料和金屬保護管三者組合裝配后,經過拉伸加工而成的一種堅實的組合體。具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點。
二、應用
鎧裝熱電偶使用范圍極廣,不受物體表面的形狀限制,外形輕巧,攜帶方便,通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體,蒸汽和氣體介質以及固體表面溫度。
三、特點
1)熱響應時間少,減小動態誤差;
2)可彎曲安裝使用;
3)測量范圍大;
4)機械強度高,耐壓性能好;
四、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
五、扁接插式鎧裝熱電偶型號
名稱 | 型號 | 分度號 | 測溫范圍℃ | 安裝固定裝置 |
鉑銠10-鉑 | WRPK-171 | S | 0-1300 | 無固定裝置 |
鎳鉻硅-鎳硅 | WRMK-171 | N | 0-1100 | |
鎳鉻-鎳硅 | WRNK-171 | K | ||
鎳鉻-銅鎳 | WREK-171 | E | 0-600 | |
銅-銅鎳 | WRCK-171 | T | 0-350 | |
鐵-銅鎳 | WRFK-171 | J | 0-500 | |
鉑銠10-鉑 | WRPK-271 | S | 0-1300 | 固定卡套螺紋 |
鎳鉻硅-鎳硅 | WRMK-271 | N | 0-1100 | |
鎳鉻-鎳硅 | WRNK-271 | K | ||
鎳鉻-銅鎳 | WREK-271 | E | 0-600 | |
銅-銅鎳 | WRCK-271 | T | 0-350 | |
鐵-銅鎳 | WRFK-271 | J | 0-500 | |
鉑銠10-鉑 | WRPK-371 | S | 0-1300 | 可動卡套螺紋 |
鎳鉻硅-鎳硅 | WRMK-371 | N | 0-1100 | |
鎳鉻-鎳硅 | WRNK-371 | K | ||
鎳鉻-銅鎳 | WREK-371 | E | 0-600 | |
銅-銅鎳 | WRCK-371 | T | 0-350 | |
鐵-銅鎳 | WRFK-371 | J | 0-500 | |
鉑銠10-鉑 | WRPK-471 | S | 0-1300 | 固定卡套法蘭 |
鎳鉻硅-鎳硅 | WRMK-471 | N | 0-1100 | |
鎳鉻-鎳硅 | WRNK-471 | K | ||
鎳鉻-銅鎳 | WREK-471 | E | 0-600 | |
銅-銅鎳 | WRCK-471 | T | 0-350 | |
鐵-銅鎳 | WRFK-471 | J | 0-500 | |
鉑銠10-鉑 | WRPK-571 | S | 0-1300 | 可動卡套法蘭 |
鎳鉻硅-鎳硅 | WRMK-571 | N | 0-1100 | |
鎳鉻-鎳硅 | WRNK-571 | K | ||
鎳鉻-銅鎳 | WREK-571 | E | 0-600 | |
銅-銅鎳 | WRCK-571 | T | 0-350 | |
鐵-銅鎳 | WRFK-571 | J | 0-500 |
注:1、熱電偶Ⅰ級按協議訂貨
2、未注明測溫范圍及保護管材質,保護管材質一律視為1Cr18Ni9Ti
六、外形尺寸

七、測量范圍及允差
型號 | 分度號 | 允差等級 | |||
I | II | ||||
允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
WRNK | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
WRMK | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
WREK | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
WRFK | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
WRCK | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
±0.004ltl | 125~350 | ±0.0075ltl | 133~1000 | ||
WRPK | S | ±1°C | 0~+1100 | ±2.5°C | 0~600 |
±[0.003(t-1100)] | 1100~1600 | ±0.0025ltl | 600~1600 | ||
八、常溫緣電阻
鎧裝偶在環境溫度為20±15°C,相對濕度不大于80%試驗電壓為500±50V(直流)電極與外套管之間的緣電阻>1000MΩ。即1m長的試樣的緣電阻為1000MΩ;10m長的試樣的緣電阻為100MΩ;
九、偶絲直徑及材料
偶絲形式 | 單支式 | 雙支式 | |
套管直徑 | Ф2Ф3 Ф4 Ф5 Ф6 Ф8 | Ф3Ф4 Ф5 Ф6 Ф8 | |
套管材質 | E﹑J﹑T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
K﹑N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 | |
S | GH3039 | GH3039 | |
十、鎧裝熱電偶推薦使用溫度
品 種 | 套管材料 | 外 徑 | 使用溫度(°C) | |
長期使用 | 短期使用 | |||
鎳鉻-鎳硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
GH3030 | 2.0,3.0 | 800 | 900 | |
4.0,5.0 | 900 | 1000 | ||
6.0,8.0 | 1000 | 1100 | ||
鎳鉻硅-鎳硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
GH3030 | 2.0,3.0 | 900 | 1000 | |
4.0,5.0 | 1000 | 1100 | ||
6.0,8.0 | 1100 | 1200 | ||
GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | |
5.0,6.0,8.0 | 1100 | 1200 | ||
鎳鉻-銅鎳 | 1Cr18Ni9Ti | 2.0 | 500 | 600 |
3.0,4.0,5.0 | 600 | 700 | ||
6.0,8.0 | 700 | 800 | ||
鐵-銅鎳 | 1Cr18Ni9Ti | 2.0 | 400 | 500 |
3.0,4.0,5.0 | 500 | 600 | ||
6.0,8.0 | 600 | 750 | ||
銅-銅鎳 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
6.0,8.0 | 300 | 350 | ||
鉑銠10-鉑 | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 |
5.0,6.0,8.0 | 1100 | 1200 | ||
十一、選型須知
1)型號
2)分度號
3)精度等級
4)安裝固定形式
5)保護管材質
6)長度或插入長度
例A:鎧裝熱電偶,K型,Ⅰ級,固定卡套螺紋,保護管GH3030,長度450mm,插入長度300mm,WRNK-231,K,L×l=450×300,Ⅰ級, 保護管 GH3030。
