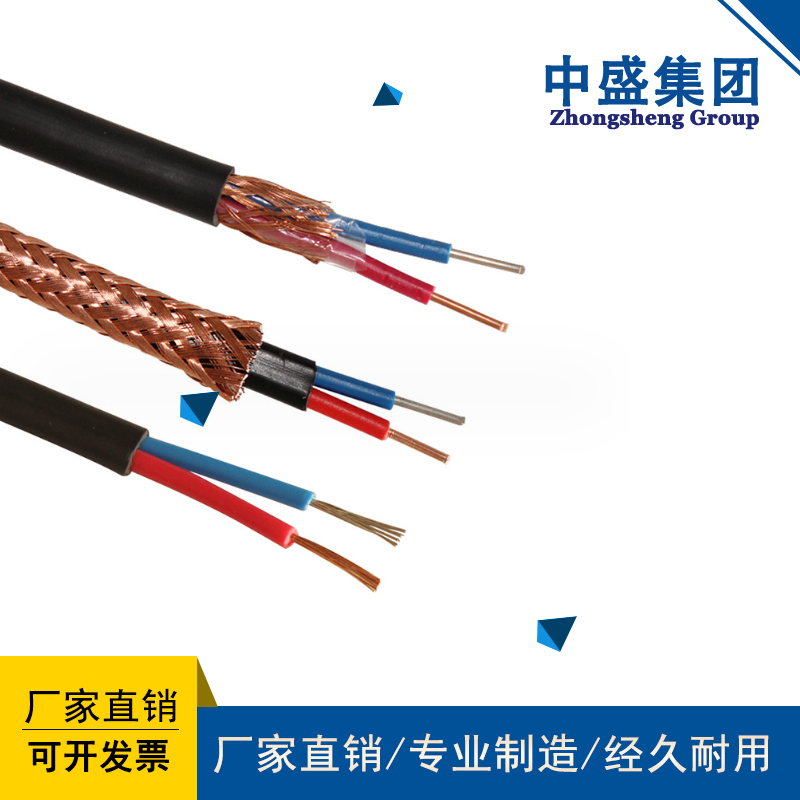

ZRC-KXHF46PV22P2-1*2*1.5補償電纜 >> 熱電偶用補償導線及補償電纜 熱電偶用(耐高溫/阻燃)補償導線、補償電纜
1、ZRC-KXHF46PV22P2-1*2*1.5補償電纜用途: 熱電偶用(耐高溫)補償導線、補償電纜,是在一定溫度范圍內(包括高溫、常溫)具有與匹配的熱電 動勢的標稱值相同的一對帶有絕緣層的導線,用它們連接熱電偶與測量裝置,以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于 分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接,以提高測量精度。
2:ZRC-KXHF46PV22P2-1*2*1.5補償電纜使用條件:
(1) 工作溫度:耐熱用:很高200℃和260℃兩種; 一般用:很高70℃和105℃兩種。
(2) 很低環境溫度:氟塑料絕緣和護套電纜:固定敷設-60℃,非固定敷設-20℃; 聚氯乙烯絕緣和護套電纜:固定敷設-40℃,非固定敷設-15℃。
(3) 很小彎曲半徑:聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍,氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍,鎧裝電纜不小 于電纜外徑的12倍。
3、產品品種、規格、結構型式
(1) 產品品種及型號:見表1表1產品名稱型 號配用熱電偶熱電偶分度號銅-銅鎳補償型導線(電纜)SC鉑銠10-鉑熱電偶鉑銠13-鉑熱電偶S鐵-銅鎳補償型 導線(電纜)銅-銅鎳補償型導線(電纜)KCAKCB鎳鉻-鎳硅熱電偶K鎳鉻-鎳硅延長型導線(電纜)KX鎳鉻-鎳硅熱電偶K鐵-銅鎳補償型導線(電纜)鎳鉻硅-鎳 硅延長型導線(電纜)NCNX鎳鉻硅-鎳硅熱電偶N鎳鉻-銅鎳延長型導線(電纜)EX鎳鉻-銅鎳熱電偶E鐵-銅鎳延長型導線(電纜)JX鐵-銅鎳熱電偶J銅-銅鎳 延長型導線(電纜)TX銅-康銅鎳電偶T
(2) 產品規格:見表2表2 名 稱導體標稱截面mm2導體結構 mm補償導線補償電纜AB線芯對數1二線組:1~24對三線組:1~19對0.51/Φ0.807/Φ0.301.01/ Φ1.137/Φ0.431.51/Φ1.377/Φ0.522.51/Φ1.7619/Φ0.41
注:① 補償導線規格為:2*導體標稱截面,補償電纜規格為:芯數*2*導體標稱截面,推薦的線對 為:1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以 及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。
