介紹:
HCL型串聯式電熱帶
串聯式電熱帶是一種由芯線做發熱體的電伴熱產品,與其它電熱帶相比,特點是使用長度長,輸出功率恒定,單位長度中發熱量處處相等,適用于長距離管線的伴熱保溫,每根***大使用長度可達3.5km,但須定制,現場不可任意剪切。
1.串聯式電伴熱帶結構原理:
如下結構圖所示,三根具有相同截面積,一定長度的平行絕緣銅絞線為電源母線和發熱芯線,將其一端可靠短接,另一端接上電源,就形成了一個星形負載,根據焦耳一楞次定律:Q=0.24×I2Rt電能轉化為熱能星形負載不斷放出熱量,形成一條連續的、發熱均勻的電伴熱帶。根據實際情況需要,電伴熱帶的三相可以各自分開(分體式),也可以整合一體。
2.串聯式電伴熱帶結構圖:(圖5)
防爆單根串聯電伴熱帶

防爆二根串聯電伴熱帶

防爆三根串聯電伴熱帶

A-加強(防腐)護套 B-金屬屏蔽網 C-外護套 D、E-母線絕緣層 F-線心

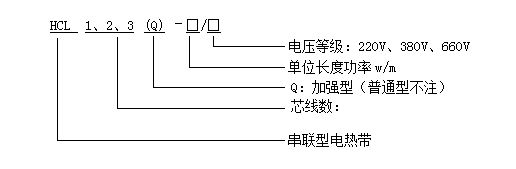

3.產品型號:

4.串聯電伴熱帶規格及主要技術參數

注:由于串聯電伴熱帶不能任意剪切,故很難使用標準的型號配取伴熱管線,故大多根據用戶需要設計和定制。我公司可免費咨詢和提供設計方案。
