介紹:

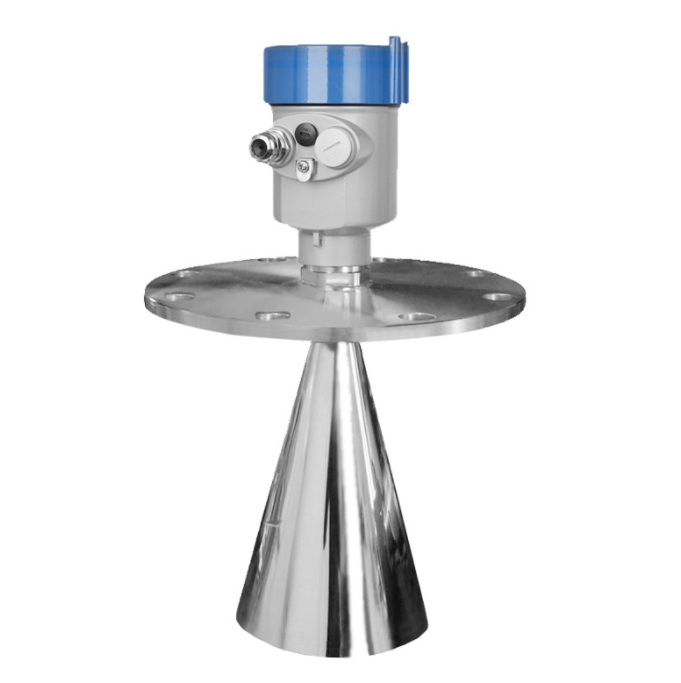

GRD60系列傳感器是雷達式物位測量儀表,測量距離上限30米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量,輸出4~20mA模擬信號。通過天線系統發射并接收能量很低的極短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。即使工況比較復雜的情況下,存在虛假回波,采用微處理技術和調試軟件也可以準確的分析出物位的回波。
天線接收反射的微波脈沖并將其傳輸給電子線路,微處理器對此信號進行處理,識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成,精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比:
D=C×T/2 其中C為光速 因空罐的距離E已知,則物位L為:L=E-D
通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。
采用非接觸式測量
?測量液體、固體介質的物位
?可以測量所有介電常數>1.8的介質
?測量范圍0~20m(可以擴展到35米)
?采用兩線制回路供電的技術,供電電壓和輸出信號通過一根兩芯電纜傳輸
?4~20mA輸出或數字型信號輸出
?分辨率1mm
?不受噪音、蒸汽、粉塵、真空等工況影響
?不受介質密度、粘稠度和溫度的變化的影響
?過程壓力可達4MPa
?過程溫度可達250℃
